Подготовьте
Выберите образец и участок контура.

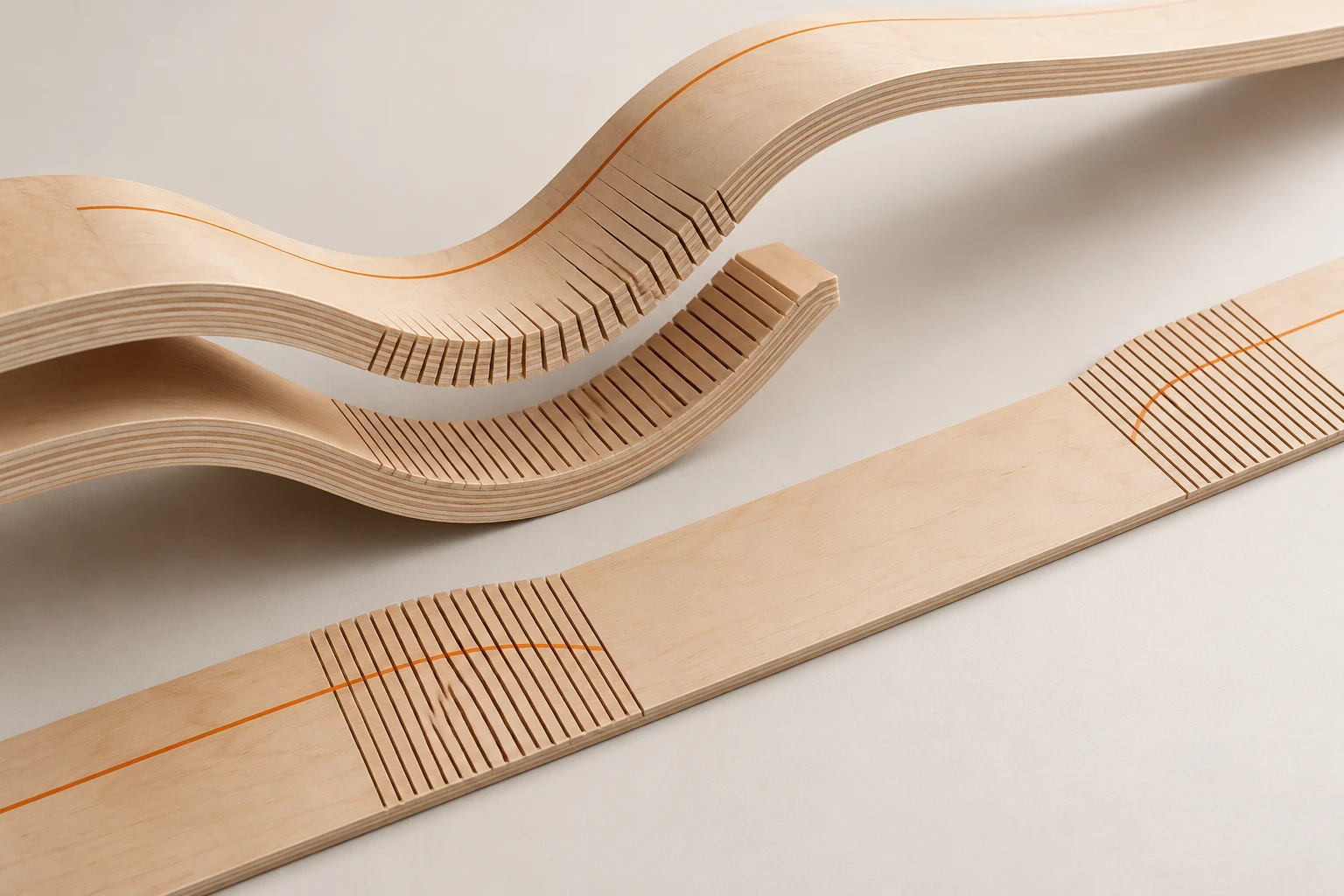

Гнутые детали
Следуйте форме.
Продумывайте изгиб.
Прорабатывайте гнутые элементы вокруг выбранного контура. Сопоставляйте пространственную форму с развёрткой и рассматривайте расположение технологических элементов.
Базовая CADWindows x64
Инструмент в контексте изделия.
Построение по контуру, развёртки и параметры пропилов.
Рассматривайте форму и данные вместе с конструкцией. Сохраняйте промежуточные версии и проверяйте результат каждого значимого изменения.
Перейти к уроку01
Гибка по контуру
Выберите образец и рабочий участок. Уточните параметры полосы, её положение и направление построения. Результат оценивайте в общем контексте изделия.
02
Развёртка и слои
Рассматривайте форму заготовки и доступные варианты построения слоёв. Учитывайте различие длин наружной и внутренней сторон.
03
Пропилы на участках изгиба
В комплекте 1.0.1 доступны режимы пропилов по длине и только на изгибах. Шаг, ширина, заход и остаток материала требуют осмысленного выбора.
Рабочая последовательность
От задачи к результату.
Настройте
Настройте параметры и расположение слоёв.
Проверьте
Проверьте форму, развёртку и пропилы.
Работа в программе
Реальный интерфейс
для этой задачи.
Снимки из материалов разработки показывают назначение инструментов. Откройте изображение, чтобы прочитать параметры.
Гибка по контуруОКНО ПРОГРАММЫ
Профиль гнутой деталиОКНО ПРОГРАММЫ
